Anwendungsbeispiele Automotive
Machen Sie sich selbst ein Bild von unseren Möglichkeiten. Hierfür finden Sie eine ausgewählte Übersicht von unseren Applikationsbeispielen aus dem Bereich der Automobilindustrie.
Funktionsprüfsystem für Fahrzeugschlüssel ID-Geber
Technologie:
NI LabVIEW, NI TestStand, MS Visual Studio.net, Siemens S7
Prüfungen:
FSK-Demodulation und Telegramm-Analyse, ASK-Kommunikation im LF-Bereich, Resonance Frequency Trimming von 3D Transceivern, Ruhe- und Arbeitsstrom-Messung bei Microschaltern
Besonderheit:
Fotorealistische Menü-Führung, Online-Visualisierung aller Prüfabläufe in den Stationen, Teilehandling mit Scara-Roboter, Palettieren / Depalettieren, NIO-Handling, Masterteil-Handling
Funktionsprüfsystem für optische Lenkwinkelsensoren während des Produktanlaufes
Technologie:
Funktionsprüfsystem TSA 4000 mit 256 Prüfkanälen
Prüfungen:
CAN-Kommunikation, elektr. Kenngrößen, Daten einer CMOS-Kamerazeile etc.
Besonderheit:
Messung und Bewertung des Rotor-Drehmoments (in Ncm), Prüfadapter auf flexTAC®-Basis
Inline-Funktionsprüfanlage für Türsteuergeräte in der Produktion
Prüfungen:
CAN-Kommunikation, elektr. Kenngrößen, Hallsensor-Funktion, Fehlerspeicherauswertung etc.
Technologie:
Lineartransfersystem mit kodierten Werkstückträgern
Besonderheit:
Parallele Funktionsprüfung an 3 Prüflingen, integrierte Dichtigkeitsprüfung, Leitrechnerkonzept, autom. Kennzeichnung, autom. i.O / n.i.O-Separierung und Palettierung

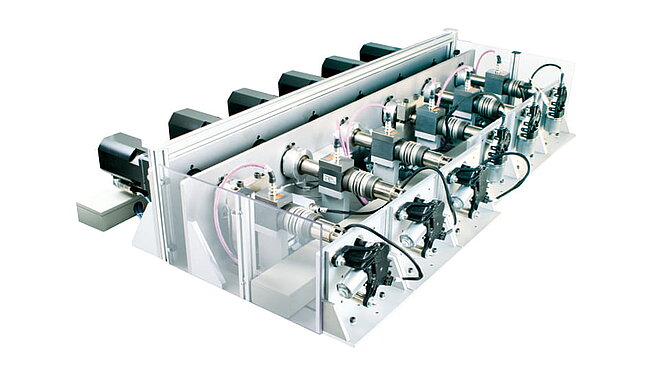

Lebensdauerprüfung an Scheibenwischerantrieben
Prüfungen:
Stromaufnahme, Motorspannung, max. Drehzahl, Drehwinkel etc.
Technologie:
Belastungssimulation mit geregelten AC-Servo/Getriebekombinationen
Besonderheit:
Unterschiedliche Belastungsprofile für Pendel- und Heckwischermotore

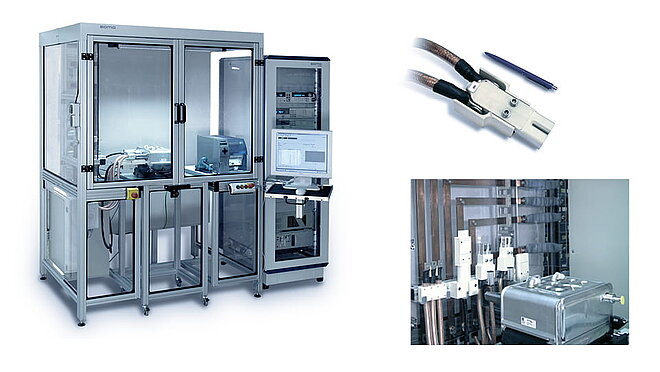

Funktionsprüfung an Startergenerator-Systemen für Hybridfahrzeuge
Prüfungen:
Umrichterprüfungen, Rekuperationstest, Lade- und Halteströme sowie Innenwiderstand und Klemmenspannung des Ultra-CAP, LEM- Wandler- und Isolationsprüfung etc.
Technologie:
TSA 4000-Prüfsystem in Kombination mit Stromquellen und elektronischen Lasten
Besonderheit:
Besondere Anforderungen an verlustarme Stromverteilung und Hochstromkontaktierung

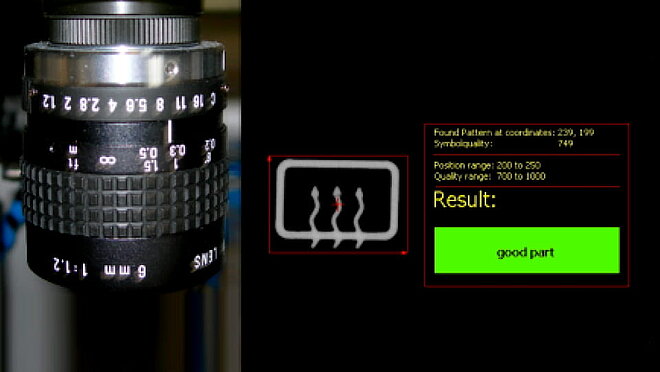

Automatische optische Symbolkontrolle und Prüfung der Auffind- und Funktionsbeleuchtung an Kfz-Bedienpanel
Prüfungen:
Optische Überprüfung der variantenspezifischen Symbole, Homogenität der Ausleuchtung, Prüfung auf korrekte Farbe etc.
Technologie:
Hochauflösende Farb-CCD-Kameras
Besonderheit:
Qualitative Bewertung der Leuchtdichte
Prüfsystem für Klimabediengeräte
Prüfungen:
Optische Symbol- und Farbkontrolle (Auffind- und Funktionsbeleuchtung), Haptikprüfung, Funktionsprüfung
Technologie:
6-Achs-Roboter, TSA-Prüfsteuerung, Prüfkopf mit Farbkamera und Haptik-Prüfeinheit
Besonderheit:
Just-In-Sequence-Fertigung, hohe Teilevarianz
Run-In-Prüfsystem für Lenkstockschalter
Prüfungen:
Schaltfunktion, Spannungsabfall etc.
Technologie:
Translatorische und rotatorische Betätigungsmechanik im Klimaschrank
Besonderheit:
Betätigungsmechanik außerhalb der Klimakammer
Funktionsprüfsystem für Überrollschutzsysteme
Prüfungen:
Ausfahrgeschwindigkeit, Einfahr-, Auslöse- und Verriegelungskraft, etc.
Technologie:
DMS-Kraftmesstechnik, Laserwegmesstechnik, Messdatenaufnahme über Hochgeschwindigkeits A/D-Wandlung
Besonderheit:
Schwingungsentkoppelte Prüfmechanik, schallgedämpfter Prüfraum
